AR Studioを使ったらARアプリが超簡単に作れた

Facebookから提供されている「AR Studio」という開発環境を使ってARアプリを作ってみたので、その使い方をまとめてみました!

f:id:nn_hokuson:20180118202935j:plain

この記事ではAR Studioを使って2Dと3Dのモデル表示までを一通りのことをやってみたいと思います。今回の内容は次のとおりです。

AR Studioとは

AR StudioとはFacebookから提供されている開発環境で、「AR Studio」という名前の通りAR(とくに顔をつかったAR)に特化した開発が簡単に行えるものです。

UnityであればDlibなどのAssetを購入してプログラムを作成する必要がありますが、AR Studioでは標準機能だけで簡単にARアプリを作ることができます。

このAR Studioの使い勝手は、次のように良くも悪くもUnityに非常に似ています。Unityを使ったことがあるのであれば、数分で使い方はマスターできると思います。

では、早速AR Studioのインストールから始めましょう!

AR Studioのインストールとプロジェクト作成

AR StudioはFacebookのDevelopperサイトからダウンロードすることができます。次のページからダウンロードしてインストールしましょう。

developers.facebook.com

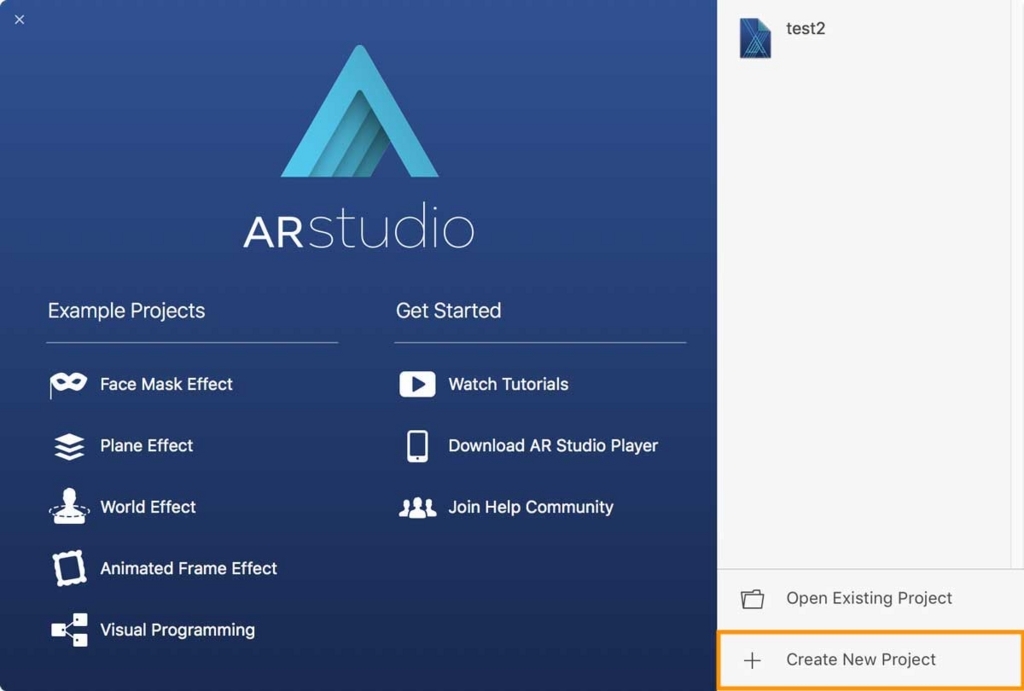

AR Studioを起動したら、右下の「Create New Project」をクリックしてください。

f:id:nn_hokuson:20180118194523j:plain:w500

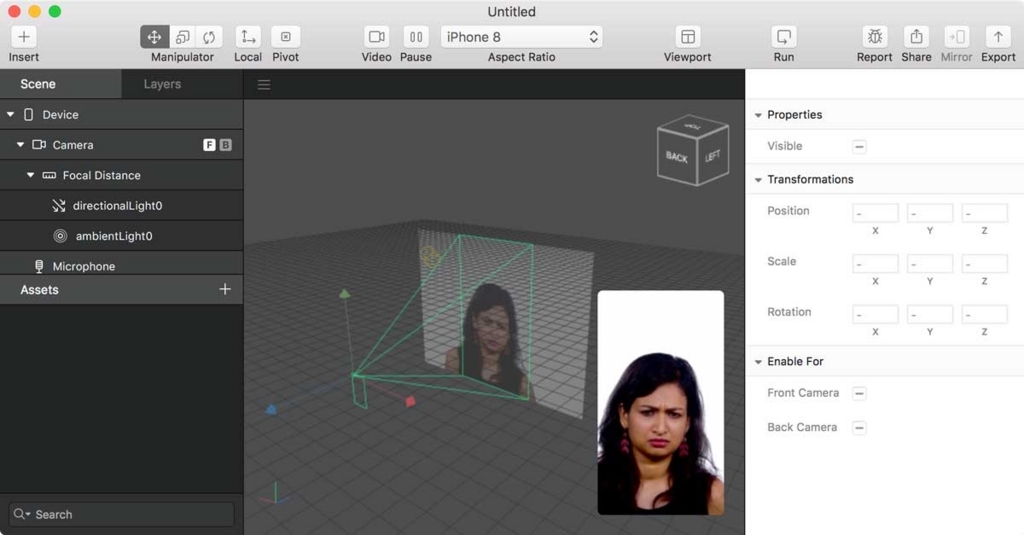

するとUnityっぽい画面が表示されます(笑)

f:id:nn_hokuson:20180118194406j:plain

Face Trackerを使ってみる

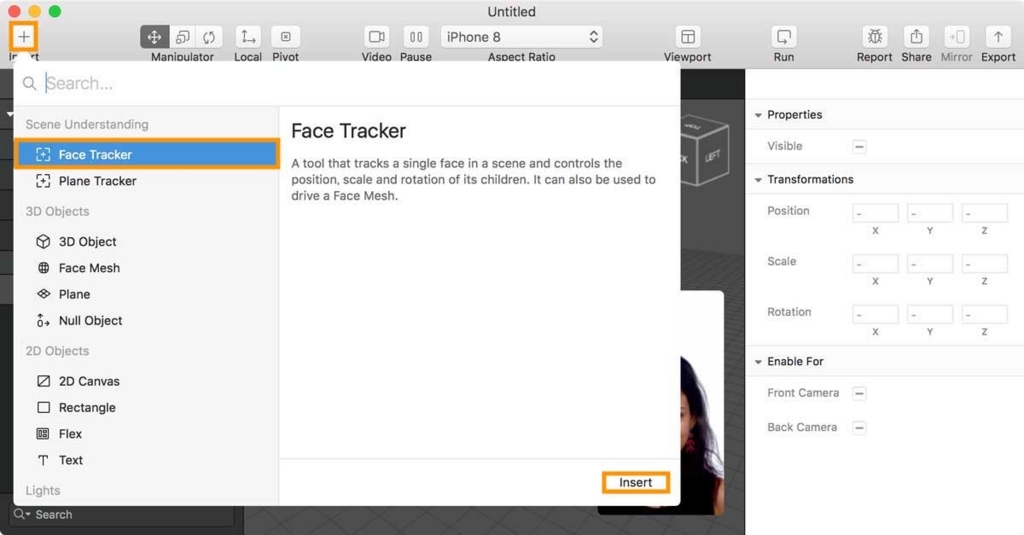

まずは顔の向きなどを追跡する「Face Tracker」を追加しましょう。画面左上の「Insertボタン」をクリックし、「Face Tracker」を選択してください。

f:id:nn_hokuson:20180118194701j:plain

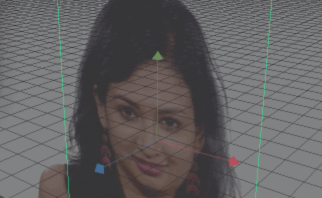

すると真ん中のビューに顔に追従して動くマニュピレータが追加されたと思います。

f:id:nn_hokuson:20180118194735g:plain:w400

あとは今追加したFace Trackerの子要素に、2Dの画像なり、3Dオブジェクトなりを追加していくだけで、顔に追従してオブジェクトが動くようになります!超簡単!

2Dの画像を使ってARを表示する

2Dのスプライトを顔に合わせて動かすには、スプライトを張るためのポリゴン(板ポリ)が必要になります。AR Studioには次の2種類のポリゴンが用意されています。

  • Face Mesh
  • Plane

名前の通りFace Meshは顔の形状をした3Dモデル、Plane はただの板ポリです。今回はPlane Meshを使ってみましょう。

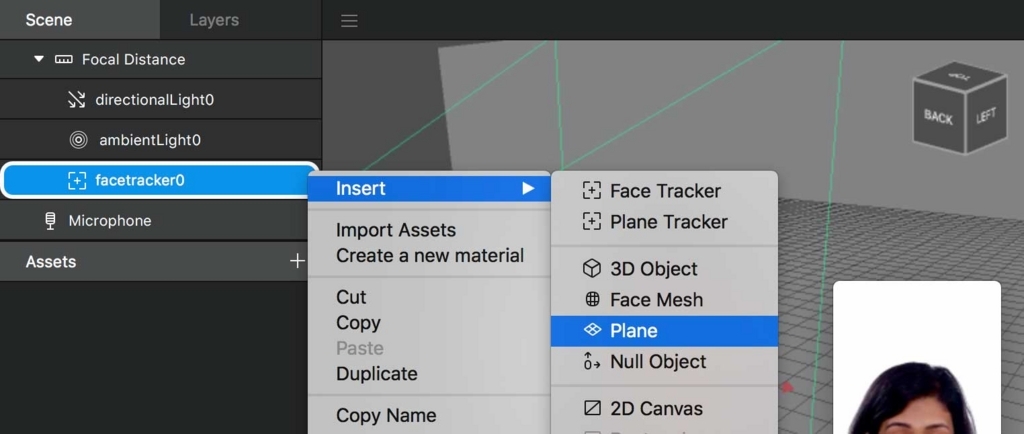

左ペイン(Unityでいうことろのヒエラルキービュー)でfacetracker0を右クリックして、「Insert→Plane」をクリックしてください。

f:id:nn_hokuson:20180118194908j:plain

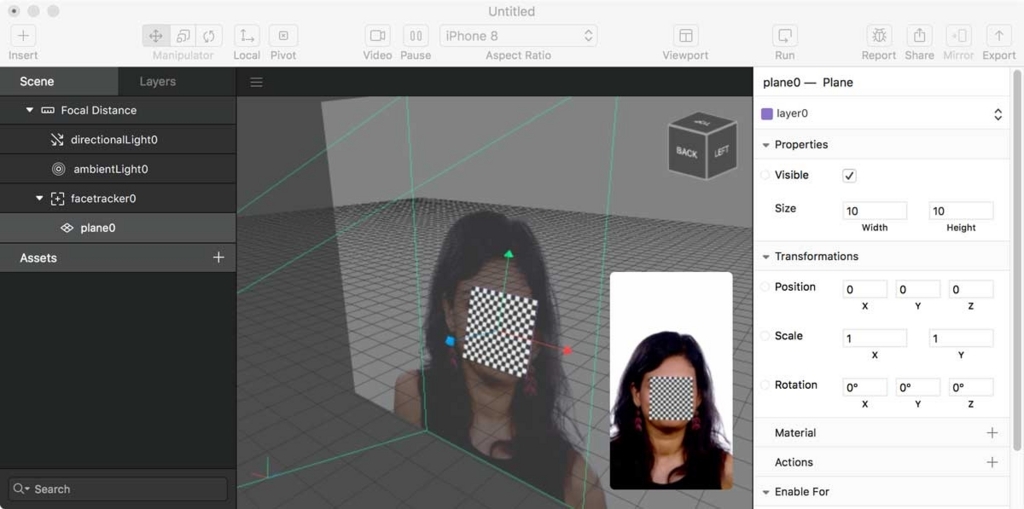

Face Meshの子要素にPlane0が 追加され、顔にも市松模様の板ポリが表示された状態になります。

f:id:nn_hokuson:20180118195121j:plain

次に、市松模様のテクスチャのかわりにヒゲのテクスチャを貼り付けてみましょう。
f:id:nn_hokuson:20180118194958p:plain:w200
ポリゴンにテクスチャを貼るための流れは次の3ステップになります。

  1. マテリアルを作成
  2. マテリアルにテクスチャを設定
  3. モデルにマテリアルを設定

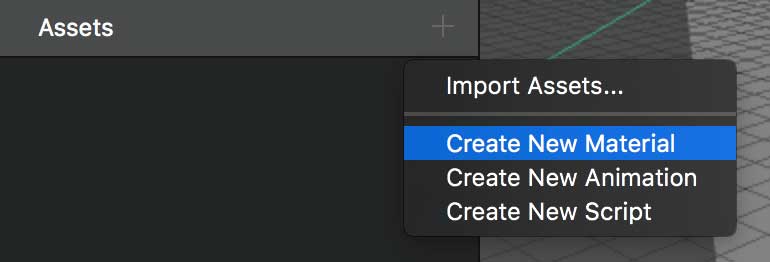

左ペインでAssetsの横の「+ボタン」をクリックして「Create New Material」を選択します。作成したマテリアル名は「bin_mat」に変更しておきましょう。

f:id:nn_hokuson:20180118195412j:plain:w400

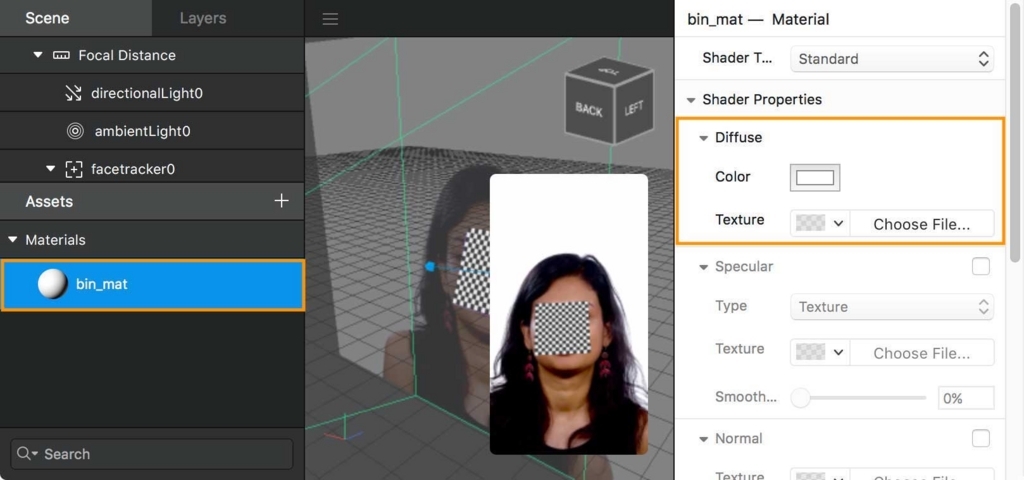

次に作成したマテリアルにテクスチャを設定します。右ペイン(Unityで言う所のインスペクタ)から「Diffuse→Texture→Choose Files...」をクリックしてヒゲの画像を選択してください。

f:id:nn_hokuson:20180118195910j:plain

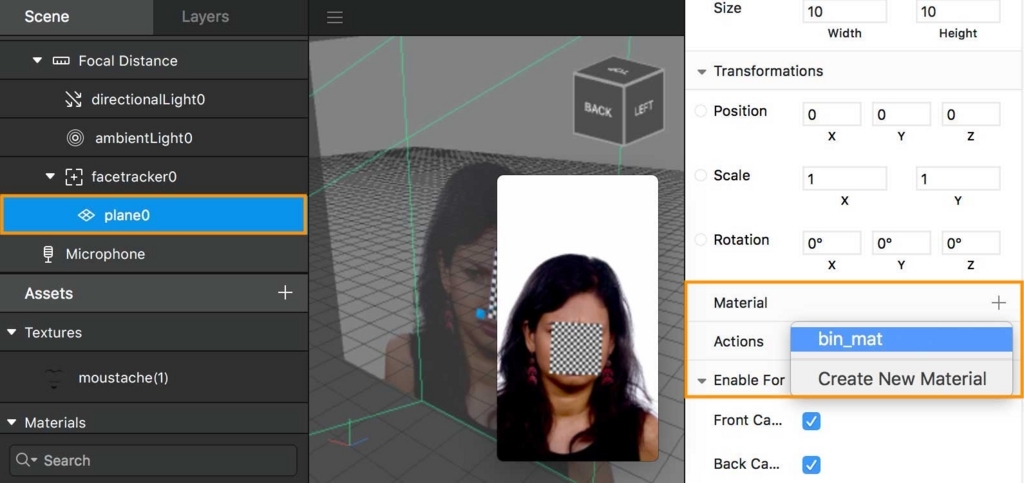

これで、マテリアルにテクスチャが設定できたので、最後にPlane(板ポリ)にマテリアルを設定します。左ペインからfacetracker0の子要素であるplane0を選択し、右ペインのMaterialの横の「+ボタン」をクリック、作成した「bin_mat」を選択します。

f:id:nn_hokuson:20180118195739j:plain

これで、画面上の人にヒゲがAR表示されたと思います!結構簡単じゃなかったですか?

f:id:nn_hokuson:20180118195751g:plain:w400

3Dオブジェクトを使ってARを表示する

次に帽子の3Dモデルを頭の上に表示してみましょう。3Dモデルのフォーマットは今のところ(2018年1月現在)「.dae」の必要があります。daeフォーマットはBlenderで書き出すことができます。

本記事で使用する帽子のモデルテクスチャは↓に置いておきます。自由にご利用下さい。

www.dropbox.com

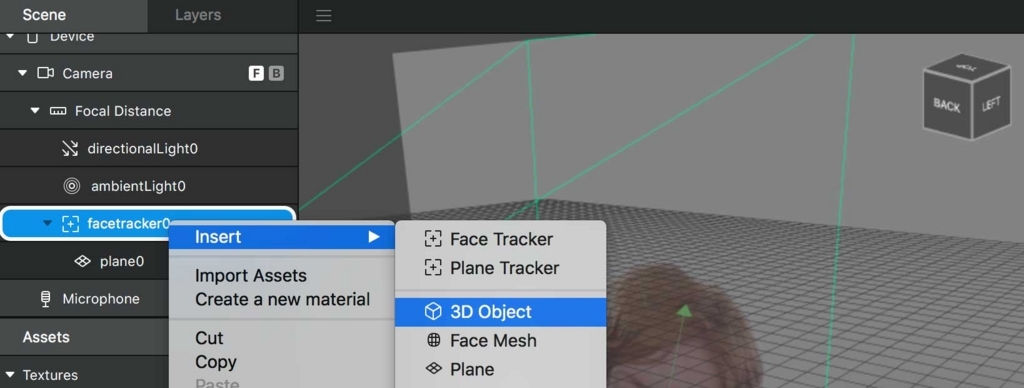

先ほど、Planeを設定したときと同じようにして、facetracker0の上で右クリックし、「Insert」→「3D Object」を選択し、hat.daeをインポートします。

f:id:nn_hokuson:20180118200014j:plain

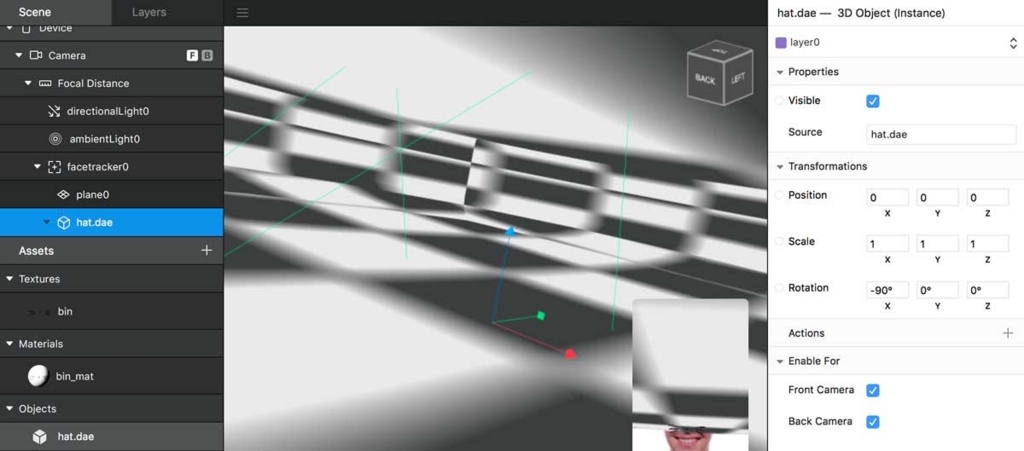

帽子のオブジェクトを読み込むとfacetracker0の子要素としてhat.daeが左ペインに表示されます。読み込んだ初期状態では帽子がかなり大きいと思います。

f:id:nn_hokuson:20180118200110j:plain

そこで、うまく頭の上に帽子がのるように、右ペイン(インスペクタ的なところ)でPosition、Scale、Rotationを調節して下さい。これらのパラメータ調整は真ん中のマニュピレータを操作することもできますし、インスペクタで設定することもできます。

f:id:nn_hokuson:20180118200458j:plain

最後に帽子のテクスチャを設定します。こちらもPlaneにヒゲ画像を表示したときと同じように、次の3ステップで進めます。

  1. マテリアルを作成
  2. マテリアルにテクスチャを設定
  3. モデルにマテリアルを設定

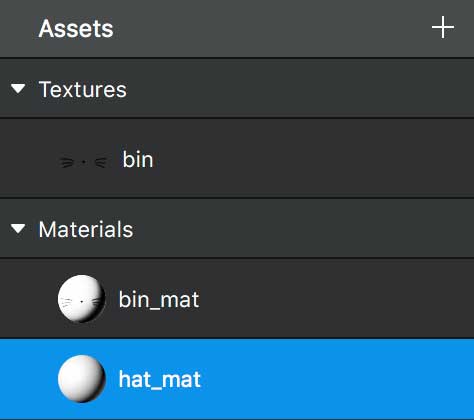

右ペインのAssets横の「+ボタン」を押し「Create New Material」を選択して下さい。できたマテリアル名を「hat_mat」に変更します。

f:id:nn_hokuson:20180118200606j:plain:w250

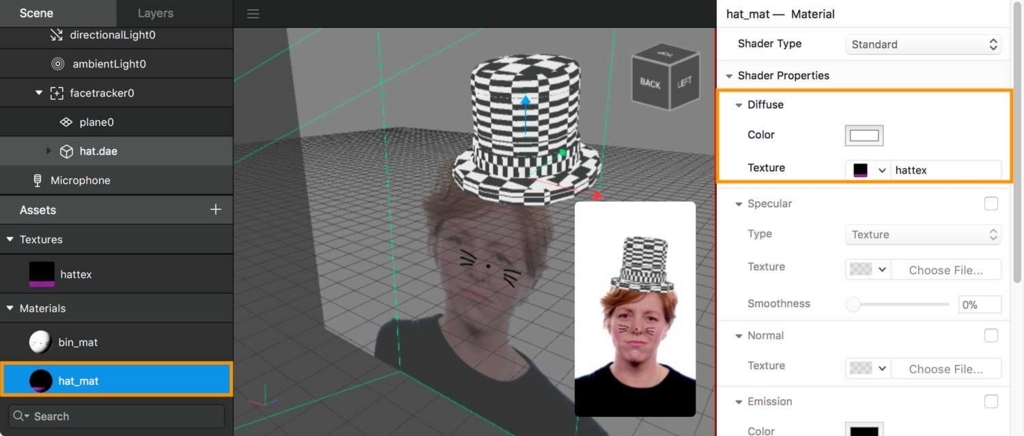

左ペインで「hat_mat」のマテリアルを選択した状態で、右ペインの「Diffuse→Texture→Choose Files...」をクリックし、hattex.pngを選択して下さい。

f:id:nn_hokuson:20180118201218j:plain

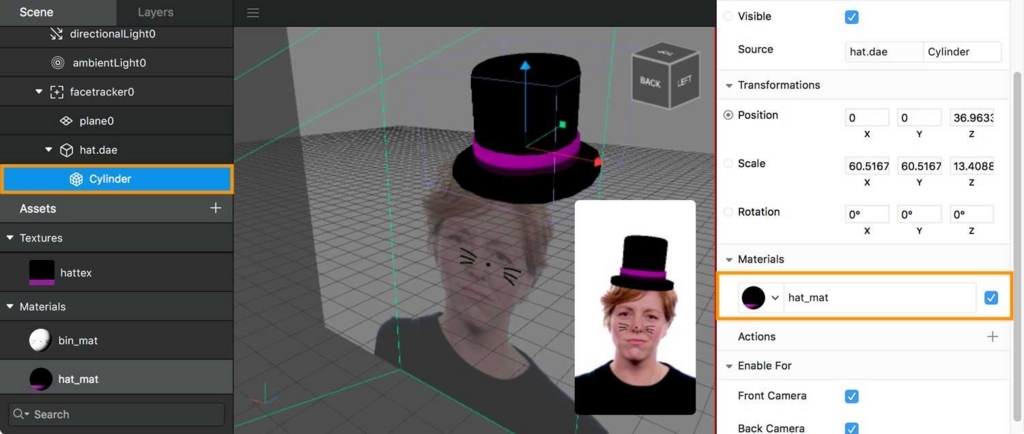

最後にhat.daeの子要素のCylinderを選択して、右ペインのMaterial欄に「hat_mat」を設定して下さい。これで帽子のモデルにテクスチャが表示されます。

f:id:nn_hokuson:20180118201223j:plain

これで帽子の3DモデルもAR表示することができました!

f:id:nn_hokuson:20180118201558g:plain:w300

まとめ

Unityで顔を使ったARを作ろうとすると、dlibやOpenCVなどのアセットを使うことになると思います。このAR Studioを使えば非常に簡単に顔を利用したARアプリケーションが作れることが分かりました。
